- Ventosa con aro de junta esponjosa 1,5 Fuelles diámetro 20 mm en Silicona translucida con junta esponjosa en silicona compatible con el sector alimentario FDA
ref : VSA20SIT5BMSIF -
- características
-
Tipo ventosa (tve) redonda Tipo de producto (typp) ventosa Forma (form) 1.5 fuelles Diámetro labio (ØA) 20mm Flecha de la ventosa (f) 6mm Fuerza a la tracción (Ft) 4N Materiales (mat) Silicone FDA Masa (Mas) 1.9g Volumen interno (vi) 1.3cm3 diámetro del cuello interior (Ød) 4mm Altura (H) 18mm diámetro (Ø D) 10mm Profundidad del alojamiento del inserto (B) 9mm
- Dimensiones
- Características ventosas
(1) Fuerza práctica de la ventosa con un vacío del 65% y un coeficiente de seguridad incluido de 2. - Dimensiones ventosas
(2) f = Flecha de la ventosa.
Nota: Todas las cotas están indicadas en mm

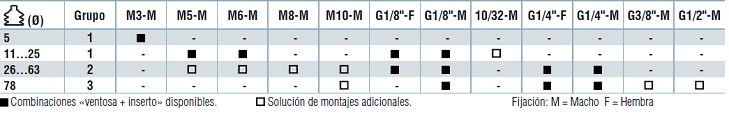

Los valores son representativos de las características medias de nuestros productos. - Selección de los insertos
Fijación:
M = macho
F = hembra -
Modelo 3D
Para generar el archivo 3D en el formato deseado, utilizamos la plataforma TRACEPARTS. Para descargar el archivo, utilice su nombre de usuario y contraseña de TRACEPARTS.
