VACUOGRIP, una gama completa de dispositivos de elevación por vacío, que se dedican a la manipulación de cargas pesadas de 100 a 1.000 kg

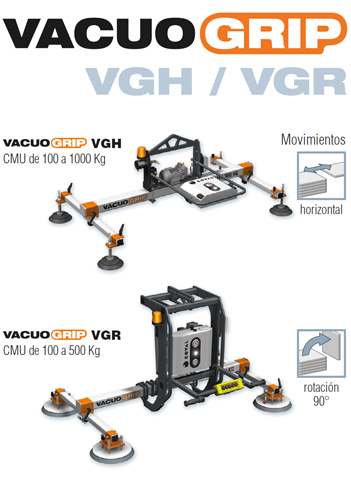

Serie VGH - Serie VGR

Dispositivos de elevación por vacío para chapas, serie VACUOGRIP COVAL
La gama de manipuladores con ventosas VACUOGRIP constituye la respuesta estándar de COVAL a las necesidades de manipulación horizontal y/o con rotación de 90° de cargas lisas y estancas por un solo operario.
Fáciles de usar, destacan por su fiabilidad y resistencia a toda prueba, y están disponibles en versión eléctrica o neumática.
Los manipuladores con ventosas VACUOGRIP están destinados a las siguientes aplicaciones:
■ Paletización y despaletización.
■ Alimentación de máquinas.
■ Descarga de transportadores.

Ventajas

■ Puesta en marcha fácil y rápida.
■ Humanización de los trabajos físicos más exigentes.
■ Aumento de la productividad.
■ Manipulación de las cargas por un solo operario.
■ Ninguna alteración de las cargas manipuladas.
■ Mejora de las condiciones de trabajo.
■ Facilidad de uso.
■ Rápida recuperación de la inversión.
■ Conforme a las normativas CE.

Ergonomía

Aparato elevador de vacío para la manipulación por vacío de chapas metálicas - Serie COVAL-VACUOGRIP La utilización de los manipuladores con ventosas VACUOGRIP permite mejorar las condiciones de trabajo reduciendo el cansancio del operario, y disminuir los accidentes de todas las operaciones de manipulación horizontal de chapas de hasta 1000 kg o con rotación de 90° de hasta 500 kg.

Seguridad

Los aparatos elevadores por vacío de la serie COVAL VACUOGRIP cumplen con las directivas de máquinas 2006/42/CE, baja tensión 2014/35/UE y EN 13155.

La gama VACUOGRIP dispone de los siguientes elementos de seguridad:

■ Reserva de vacío en el bastidor principal.
■ Válvula antirretorno.
■ Vacuómetro de aguja con zona de utilización (rojo/verde) que indica el nivel de vacío en las ventosas.
■ Alarma sonora en caso de corte eléctrico y/o caída del vacío.
■ Indicador visual de puesta en tensión.
■ 2 botones rojos "descarga" que obligan al usuario a utilizar las dos manos.
En función de sus usos y necesidades, hay disponibles otros equipos, a elegir entre las Packs Options.


Los manipuladores con ventosas COVAL son conformes a las normas sobre máquinas 2006/42/CE, baja tensión 2014/35/UE y a la norma EN 13155.

El VACUOGRIP en detalle

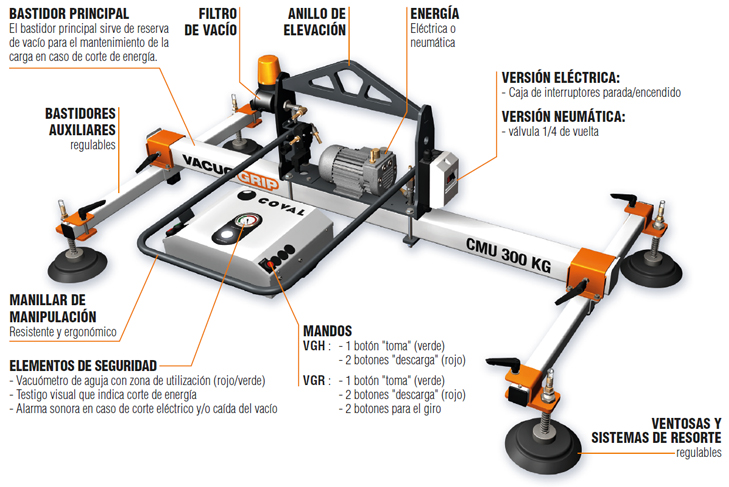

Esparcidor de ventosas para la manipulación plana de metal VACUOGRIP VGH - Serie COVAL

Energía

Los elevadores COVAL, Serie VACUOGRIP Los elevadores de vacío están disponibles en versión eléctrica o neumática
 Los manipuladores con ventosas VACUOGRIP están disponibles en versión eléctrica o neumática para integrarse de forma óptima en el puesto de manipulación.

NEUMÁTICA
La generación de vacío se hace mediante un venturi mono-etapa equipado con un silenciador.
■ Alimentación: aire no lubricado, filtro de 5 micras según la norma ISO8573-1:2010 [4:5:4].
■ Presión de uso: de 6 a 7 bares.
■ Caudal 7,5 m3/h.
■ Aire consumido: 3,2 l/s a 5 bares.
■ Versión VGR: cilindro neumático.

OPCIONES DISPONIBLES:
■ Versión PK3: el venturi está equipado con una función de regulación de vacío que permite reducir elconsumo de energía.
■ Versión P3: para las aplicaciones de manipulación en un entorno húmedo, el manipulador está equipado con un decantador de agua.

ELÉCTRICA
La generación de vacío se hace mediante una bomba de vacío con paletas en seco.
■ Caudal 8 m3/h.
■ Tensiones disponibles:
- 230 V TRI (2,35 A - 370 W)
- 400 V TRI (1,35 A - 370 W)
- 230 V Mono (3,9 A - 350 W)
■ Versión VGR: cilindro eléctrico.

Para las aplicaciones de manipulación en un entorno húmedo donde la presencia de agua pueda deteriorar la bomba, dispone de una versión de bomba con paletas lubricadas (tensión 400 V tri) + colector de agua (versión E3).

Número de ventosas

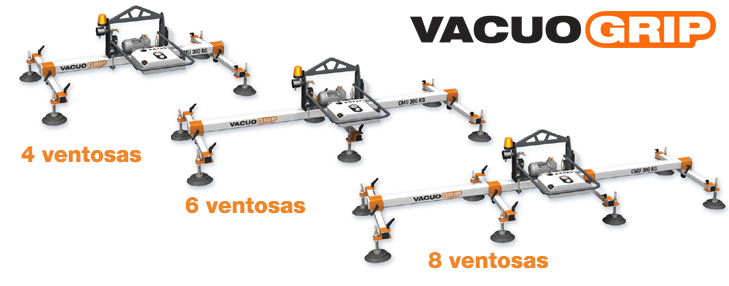

VACUOGRIP COVAL, los aparatos elevadores de vacío horizontales están disponibles con 4, 6 u 8 ventosas. Los manipuladores con ventosas VACUOGRIP están disponibles en versión de 4, 6 u 8 ventosas, para adaptarse a las dimensiones y al grosor de las chapas que se vayan a manipular, y garantizar una sujeción óptima sin riesgo de deformación o deterioro de las cargas.

Capacidad de elevación

VACUOGRIP VGH - VGR

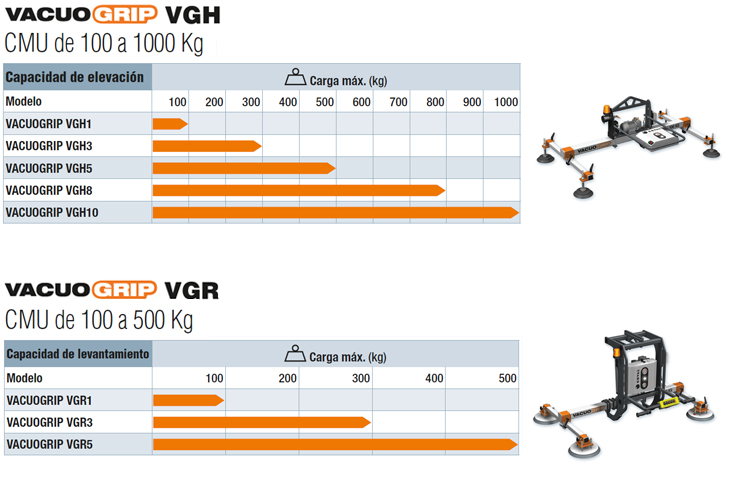

Capacidades de elevación de los aparatos elevadores por vacío VACUOGRIP COVAL, Serie VGH para la manipulación horizontal de chapas de 100 a 1000 kg o Serie VGR para el giro de 90° de paneles de 100 a 500 kg

Características generales

- Chasis: acero mecanosoldado
- Bastidores: acero
- Abrazaderas: acero
- Pintura epoxy termolacada para el sector industrial
